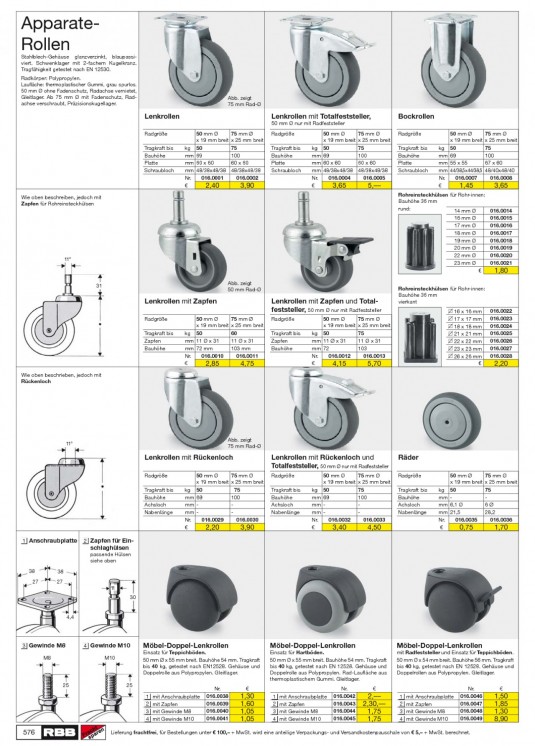

ApparateRollen Stahlblech-Gehäuse glanzverzinkt, blaupassiviert. Schwenklager mit 2-fachem Kugelkranz. Tragfähigkeit getestet nach EN 12530. Radkörper: Polypropylen. Laufläche: thermoplastischer Gummi, grau spurlos. 50 mm Ø ohne Fadenschutz, Radachse vernietet, Gleitlager. Ab 75 mm Ø mit Fadenschutz, Radachse verschraubt, Präzisionskugellager. Abb. zeigt 75 mm Rad-Ø Lenkrollen Radgröße Tragkraft bis Bauhöhe Platte Schraubloch kg mm mm mm Nr. 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit 50 69 60 x 60 48/38x48/38 016.0001 75 100 60 x 60 48/38x48/38 016.0002 Lenkrollen mit Totalfeststeller, 50 mm Ø nur mit Radfeststeller Radgröße Tragkraft bis Bauhöhe Platte Schraubloch kg mm mm mm Nr. 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit 50 69 60 x 60 48/38x48/38 016.0004 75 100 60 x 60 48/38x48/38 016.0005 Bockrollen Radgröße Tragkraft bis Bauhöhe Platte Schraubloch kg mm mm mm Nr. 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit 50 69 55 x 55 44/38,5x44/38,5 016.0007 75 100 67 x 60 48/40x48/40 016.0008 2,40 3,90 3,65 5,­­ 1,45 3,65 Wie oben beschreiben, jedoch mit Zapfen für Rohreinsteckhülsen 11° Rohreinsteckhülsen für Rohr-innen: Bauhöhe 36 mm rund: 14 mm Ø 16 mm Ø 17 mm Ø 18 mm Ø 19 mm Ø 20 mm Ø 22 mm Ø 23 mm Ø Abb. zeigt 50 mm Rad-Ø 016.0014 016.0015 016.0016 016.0017 016.0018 016.0019 016.0020 016.0021 1,80 31 Lenkrollen mit Zapfen Radgröße Tragkraft bis Zapfen Bauhöhe 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit kg 50 mm 11 Ø x 31 mm 72 mm 016.0010 Nr. 2,85 60 11 Ø x 31 103 mm 016.0011 Lenkrollen mit Zapfen und Totalfeststeller, 50 mm Ø nur mit Radfeststeller Radgröße Tragkraft bis Zapfen Bauhöhe 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit kg 50 mm 11 Ø x 31 mm 72 016.0012 Nr. 4,15 75 11 Ø x 31 103 016.0013 Rohreinsteckhülsen für Rohr-innen: Bauhöhe 36 mm vierkant 16 x 16 mm 17 x 17 mm 18 x 18 mm 21 x 21 mm 22 x 22 mm 23 x 23 mm 26 x 26 mm 016.0022 016.0023 016.0024 016.0025 016.0026 016.0027 016.0028 4,75 5,70 2,20 Wie oben beschrieben, jedoch mit Rückenloch 11° Abb. zeigt 75 mm Rad-Ø Lenkrollen mit Rückenloch Radgröße Tragkraft bis Bauhöhe Achsloch Nabenlänge kg mm mm mm Nr. 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit 50 69 016.0029 75 100 016.0030 Lenkrollen mit Rückenloch und Totalfeststeller, 50 mm Ø nur mit Radfeststeller Radgröße Tragkraft bis Bauhöhe Achsloch Nabenlänge kg mm mm mm Nr. 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit 50 69 016.0032 75 100 016.0033 Räder Radgröße Tragkraft bis Bauhöhe Achsloch Nabenlänge kg mm mm mm Nr. 50 mm Ø 75 mm Ø x 19 mm breit x 25 mm breit 50 6,1 Ø 21,5 016.0035 75 6Ø 28,2 016.0036 2,20 3,90 3,40 4,50 0,75 1,70 1 Anschraubplatte 2 Zapfen für Ein1 schlaghülsen passende Hülsen siehe oben 38 27 38 27 11 30 4,4 3 Gewinde M8 1 M8 4 Gewinde M10 1 M10 Möbel-Doppel-Lenkrollen Einsatz für Teppichböden. 50 mm Ø x 55 mm breit. Bauhöhe 54 mm. Tragkraft bis 40 kg, getestet nach EN12528. Gehäuse und Doppelrolle aus Polypropylen. Gleitlager. Möbel-Doppel-Lenkrollen Einsatz für Hartböden. 50 mm Ø x 55 mm breit. Bauhöhe 54 mm. Tragkraft bis 40 kg, getestet nach EN 12528. Gehäuse und Doppelrolle aus Polypropylen. Rad-Laufläche aus thermoplastischem Gummi. Gleitlager. 1 2 1 3 1 4 1 mit Anschraubplatte mit Zapfen mit Gewinde M8 mit Gewinde M10 Nr. 016.0042 016.0043 016.0044 016.0045 Möbel-Doppel-Lenkrollen mit Radfeststeller und Einsatz für Teppichböden. 50 mm Ø x 54 mm breit. Bauhöhe 56 mm. Tragkraft bis 40 kg, getestet nach EN 12528. Gehäuse und Doppelrollen aus Polypropylen. Gleitlager. Nr. 016.0046 016.0047 016.0048 016.0049 25 25 1 2 1 3 1 4 1 mit Anschraubplatte mit Zapfen mit Gewinde M8 mit Gewinde M10 Nr. 016.0038 016.0039 016.0040 016.0041 1,30 1,60 1,05 1,05 2,­­ 2,30,­­ 1,75 1,75 1 2 1 3 1 4 1 mit Anschraubplatte mit Zapfen mit Gewinde M8 mit Gewinde M10 1,50 1,85 1,30 8,90 576 Lieferung frachtfrei, für Bestellungen unter 100,­ + MwSt. wird eine anteilige Verpackungs- und Versandkostenpauschale von 5,­ + MwSt. berechnet. 
